多源输入超级电容汽车点火控制器 ·

简介
#

多源输入超级电容汽车点火控制器是一款基于双向DC-DC H桥升降压拓扑的高性能汽车应急启动电源。系统以超级电容模组为核心储能单元，通过精密的硬件电路实现电能的高效存储与瞬间释放。设备集成了电瓶、USB、DC三路输入自动切换逻辑，利用全桥电路实现能量的双向流动。

双向DC-DC H桥升降压系统:

拓扑结构： 采用由4颗大功率MOSFET组成的全桥电路，配合高频电感构成同步整流升降压转换器。

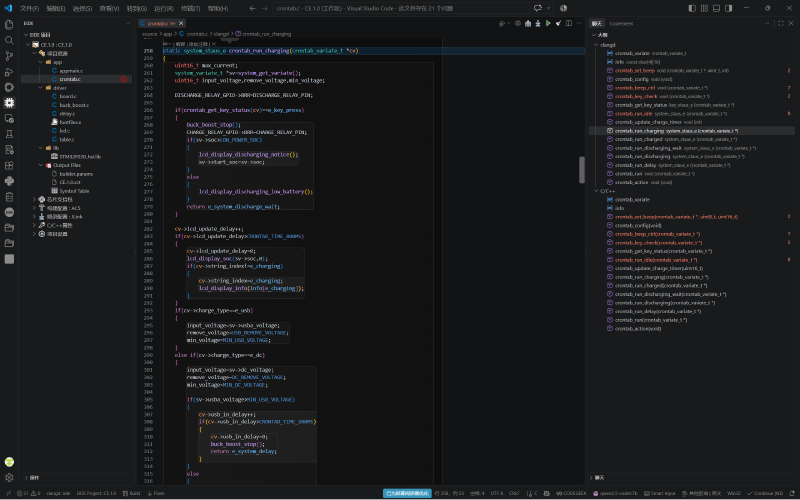

智能充电策略：
Buck模式： 当输入电压（如12V电瓶或19V DC适配器）高于电容组电压时，自动降压恒流充电。
Boost模式： 当使用5V USB输入时，自动升压至电容组所需电压。

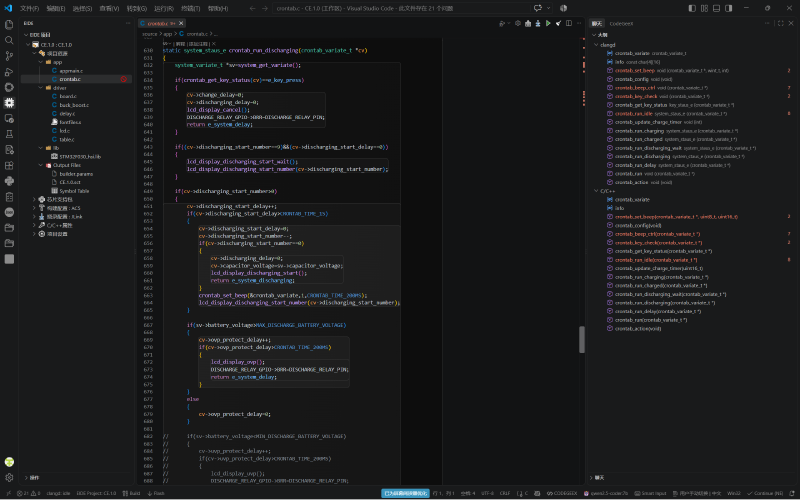

稳压放电： 启动时维持输出端电压稳定，防止电压跌落导致ECU复位。

多路输入规格：
电瓶输入： 宽电压输入（6V-24V），支持从亏电电瓶“取电”升压储能。
DC输入： 支持12V-20V适配器输入，大电流快速补能。
USB输入： 支持5V/2A-3A输入，兼容移动电源。

本设备配备定制化OLED屏幕，通过MCU实时采集各路传感器数据，以图形化或数字形式展示以下关键信息：

主界面信息布局：
输入源识别图标： 屏幕顶部动态显示当前激活的输入通道图标（⚡代表电瓶输入，🔌代表DC输入，🔋代表USB输入）。

实时输入参数区:
输入电压： 精确显示当前输入端的实时电压值。
输入电流： 实时刷新当前的充电电流大小，让用户直观了解充电速度。

储能状态核心区:
电容电压： 大字显示超级电容组的端电压，这是判断是否可启动的关键指标。
充电进度条： 图形化进度条直观展示电容电量百分比（0%-100%）。

输出/启动状态： 当连接汽车并启动时，切换显示输出电压与瞬时启动电流。

交互逻辑：
开机自检： 上电后屏幕进行全像素自检，随后进入主界面。
状态刷新率： 电压电流数据刷新率≥10Hz，确保数值跳动流畅，无延迟感。
异常弹窗： 检测到故障时，屏幕中央弹出红色警告框(如“OVER TEMP”、“SHORT CIRCUIT”)。

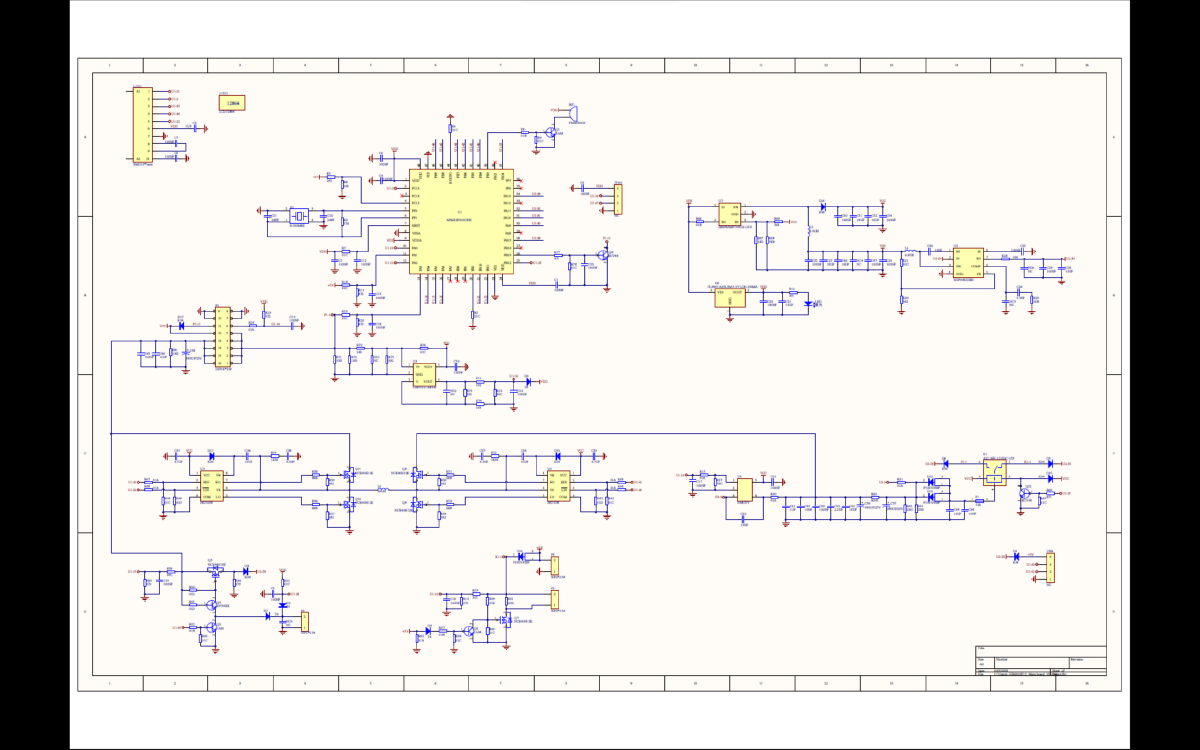

功率级驱动电路： MOSFET阵列： 选用低内阻、高耐压的N-MOS管构建H桥，配合专用栅极驱动芯片，确保在大电流充放电时的开关效率与热稳定性。

高频磁性元件： 采用低损耗合金粉芯电感，承受H桥产生的高频纹波电流，减少发热。

信号采集与反馈回路：
高精度采样： 在输入端、输出端及电容端分别设置精密分流器或霍尔传感器，将模拟信号送入MCU的ADC端口，为OLED显示提供精准数据源。
闭环控制： MCU根据采集到的电压电流数据，通过PID算法动态调节H桥的PWM占空比，实现恒流/恒压充电及稳压输出。

短路保护： 硬件级比较器实时监控输出电流，一旦检测到短路（电流激增），微秒级关闭H桥所有MOS管，并在OLED屏显示“SHORT”警报。

防反接保护： 输入端串联大功率MOS管防反接电路，利用MOS管体二极管或独立控制逻辑，防止电瓶夹子接反烧毁内部电路。

过温保护： 功率器件旁贴附NTC热敏电阻，当H桥或电感温度超过阈值，自动降低充电电流或停止工作，并在屏幕显示温度读数。

过压/欠压保护： 实时监测电容电压，防止过充损坏电容或过放影响寿命。
