筋膜枪控制器方案

  筋膜枪控制器方案是一款专为深层肌肉按摩设备设计的高性价比、低功耗控制解决方案。本方案基于新塘（Nuvoton）系列单片机开发，集成了无刷电机驱动控制、三档变速调节、LED电量指示及多重安全防护等核心功能。凭借新塘系列芯片的高集成度与优异性价比，本方案在保证强劲动力输出与精准转速控制的同时，实现了极致的成本控制与功耗优化，是筋膜枪、按摩枪等健康护理产品的理想选择。

极致成本优化方案:

• 主控芯片： 采用新塘（Nuvoton）系列单片机。该芯片内置高精度RC振荡器、ADC及PWM，外围电路极其精简，在提供足够算力的同时，将BOM成本降至最低，极具市场竞争力。
• 集成度： 单芯片集成了按键检测、LED驱动、无刷电机驱动控制及电池管理逻辑，无需额外昂贵的专用电机驱动芯片，大幅降低系统成本。

电气参数规格：

• 额定工作电压： DC14.8V（适配4串锂电池组）。
• 额定功率： 约22W，满足大扭矩持续输出需求。
• 关机静态电流： < 5μA（主要为电池自耗电）。极低的待机功耗确保产品在长期不使用时，电池电量也能维持数月之久。
• 开机待机电流： < 200mA。
• 最大工作电流： 6A，支持强劲按摩动力输出。
• 充电规格： 支持AC100V~240V宽电压输入，输出DC16.8V/700mA，约3小时充满。

本控制器采用恒速控制策略，通过精确的PWM占空比调节实现三档按摩震动频率的平滑切换，满足不同部位和强度的按摩需求。

三档变速控制：

• 1挡（低速）： 按摩震动频率约1800rpm，适用于浅层肌肉放松和日常保健。
• 2挡（中速）： 按摩震动频率约2400rpm，适用于中等强度肌肉按摩。
• 3挡（高速）： 按摩震动频率约3000rpm，适用于深层肌肉组织放松和高强度运动后恢复。

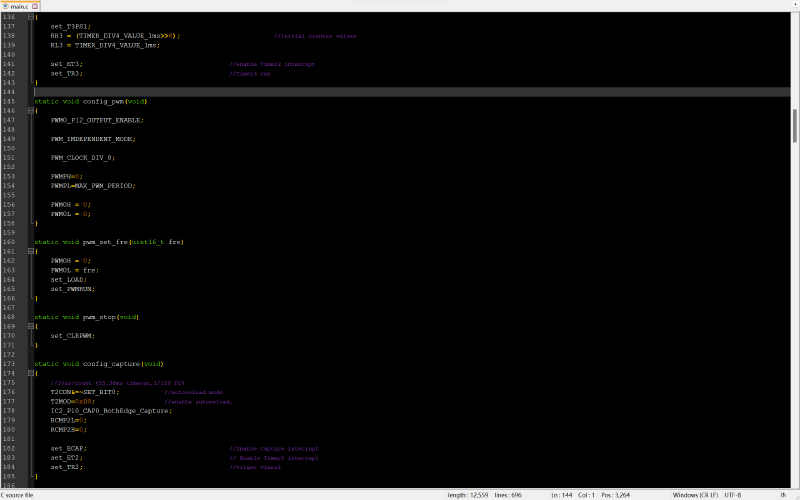

• 控制方式： 恒速控制，控制频率恒定约12kHz，电机控制器根据反馈的实际转速改变PWM占空比，实现对电机速度的精准控制。
• 震动幅度： 约12mm，有效作用于肌肉深层。

无刷电机驱动：

• 电机型号： 适配BL4520O无刷电机，额定转速3500rpm，额定扭矩60mNm。
• 最大转速： 空载可达3800rpm，最大限制电流6A，确保动力充沛且不超限。
• PWM控制频率： 推荐20kHz，运行安静平稳，减少可听噪声。

多重安全保护机制：

• 堵转保护： 当电机锁定时间超过2秒时，控制器立即停止对外输出，防止电机烧毁。通过重启解除保护。
• 低压保护： 当电池电压低于约13V时，控制器停止输出并通过LED指示灯提醒用户；当电压低于开机电压约11.8V时，产品禁止启动，有效防止电池过放损坏。
• 过充保护： 充电状态下电池电压高于满充电压约16.8V时，控制器切断充电回路，禁止继续充电，防止电池鼓包起火。
• 充电超时保护： 接入充电器连续充电4小时电池仍未充满时，控制器自动切断充电回路，防止长时间充电引发安全隐患。
• 过温保护： 当驱动IC温度达到110°C保护阈值时，控制器停止输出，避免器件因过热损坏；温度下降后自动恢复。

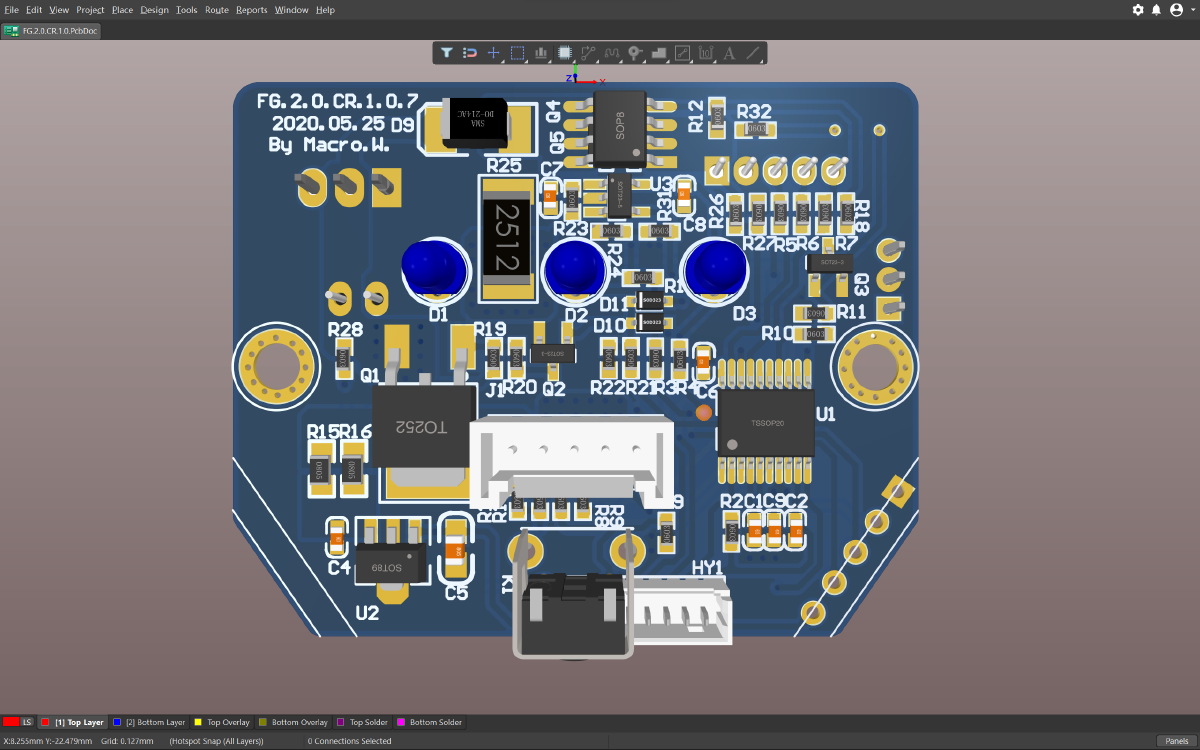

硬件架构：

• MCU： 新塘（Nuvoton）系列，小巧紧凑，功能强大。
• 电池系统： 适配CHY-4S1P（4串1并）锂电池组，标称容量2000mAh，额定功率29.6Wh，循环寿命800次（容量>80%）。
• 电源管理： 内置充电管理电路，支持AC100V~240V宽电压充电器直充。
• 驱动电路： 采用MOS管驱动无刷电机，开关响应速度快，输出稳定可靠。

按键操作逻辑：

• 开机： 关机状态下长按按键约1秒开机，产品默认以1挡运行。
• 关机： 开机状态下任意档位长按按键约1秒关机。
• 档位切换： 开机状态下，1挡或2挡时短按按键1次档位+1；3挡时短按按键1次直接关机。如需继续使用，重新开机即可。

LED电量指示：

• 1颗LED亮起： 电量0%~33%。
• 2颗LED亮起： 电量33%~66%。
• 3颗LED亮起： 电量66%~100%。
• 充电指示： 接入充电器后，LED以当前电量为基础跑马显示；充电结束后，3颗LED全部常亮，表示电池已充满。
• 低电量报警： 电池电量不足时，对应LED闪烁提示。

按摩头适配：

• 球型头： 适用于全身肌肉筋膜组织，质地较软，胸背腰手臂均可使用。
• U型头： 适用于按摩颈部和脊椎，也可用于肩膀、三头肌。
• 圆柱头： 适用于关节和手掌，关节击打需专业人士操作。
• 平扁头： 适用于大肌群，塑料质地较硬，压强较大，对肌肉刺激更深。
