简介#
ACDC1800w 核心板是一款基于 STM32F105RxT6 系列微控制器的核心板，集成蓝牙无线通信模组，专为物联网场景打造。系统主要功能包括 AC/DC 电源转换控制、风扇散热管理、状态指示（LED）、通信接口(CAN) 以及电源/负载保护监测。软件需根据硬件原理图实现相应的 GPIO 控制、ADC 采样及 PWM 输出逻辑。

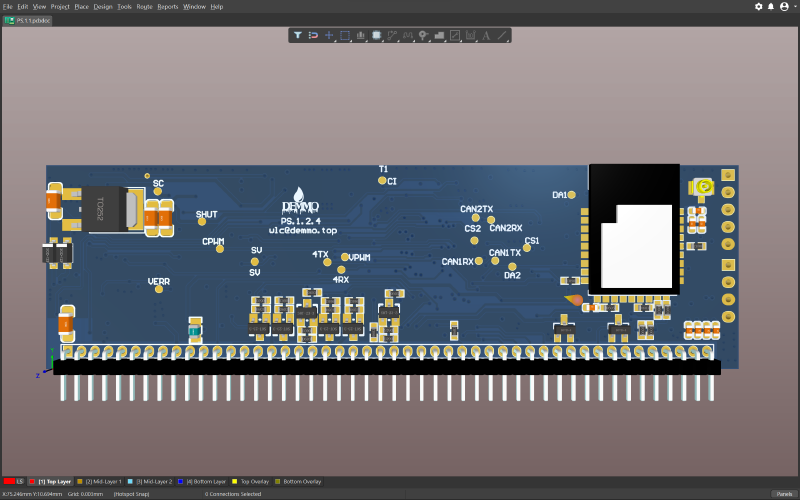

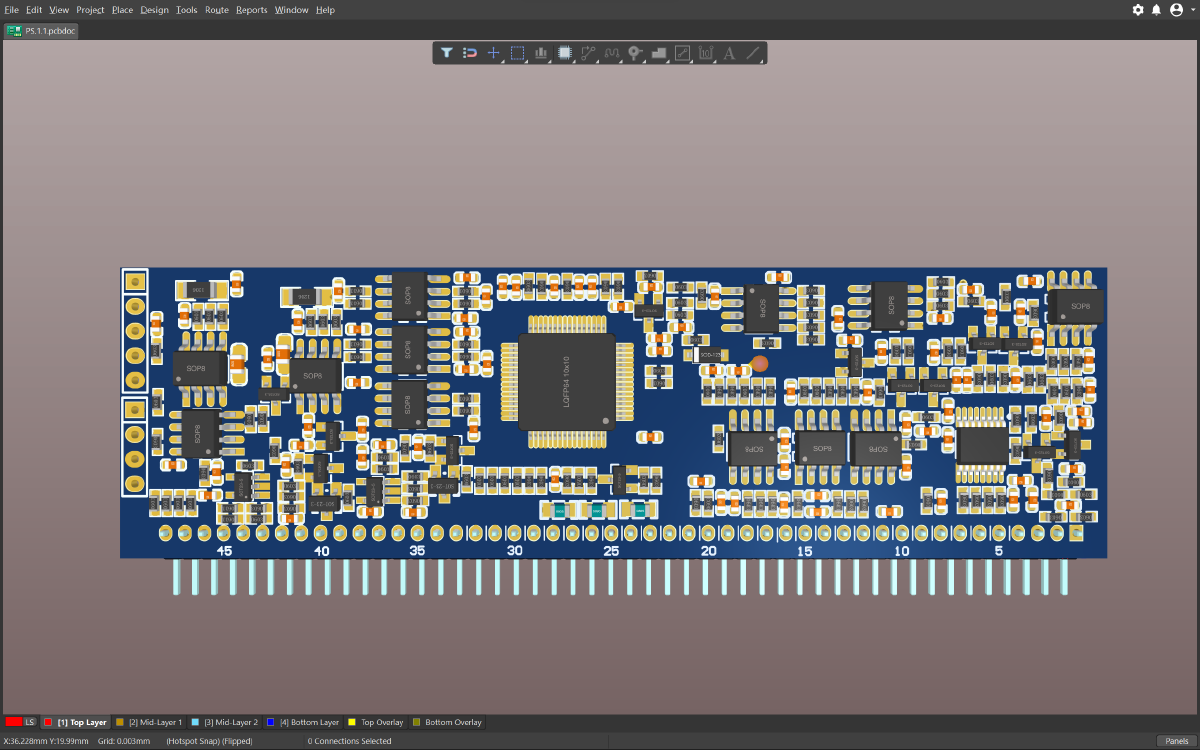

硬件展示#

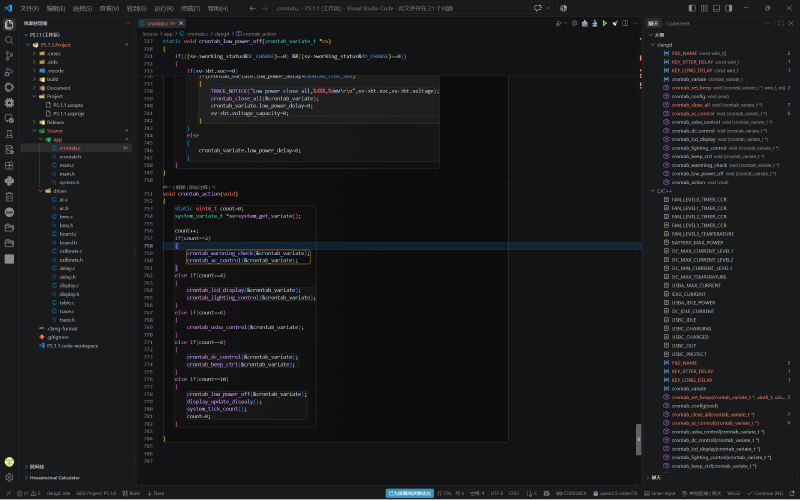

软件展示#
功能说明#
🔋 功率流数字控制#
动态电压/电流调节：支持上位机指令实时下发，软件内部通过 PID 算法调节 PWM 输出，实现电压无级调节及 恒流限流控制。
继电器时序逻辑(内置严格的上电/掉电时序状态机)：
- Pre-charge：预充电检测。
- Main-Connect：主回路吸合。
- Aux-Control：辅助降压板联动控制。
电池握手协议：在输出使能前，自动执行电池在位检测与电压校验，防止空载或反接损坏。
❄️ 智能热管理系统#
自适应风扇曲线：摒弃传统的档位控制，采用连续 PWM 调速。软件根据 NTC 温度采样值，动态拟合最佳转速曲线，兼顾静音与散热。
风扇故障诊断：实时监测风扇 FG 信号（转速反馈）。一旦检测到风扇堵转或未接入，立即触发降额运行或停机保护，并上报故障码。
👁️ 沉浸式状态反馈#
RGB/LED 光语系统(通过不同频率与颜色的组合，直观传递设备“情绪”)：
- 🟢 Green (Solid): 能量满格（充满）。
- 🔴 Red (2Hz Flash): 能量注入中（充电）。
- 🟡 Yellow (Alert): 系统异常或故障预警。
🛡️ 多维安全防御矩阵#
- 硬件级快速保护: 监测短路保护引脚电平，微秒级响应切断输出。
- 软件过温/过压保护： 双重 ADC 采样校验，防止单点失效。
- 通信看门狗： CAN 通信超时检测，防止失控。
📡 数据采集与安全保护#
- 多路 ADC 采样：实时采集关键模拟量，包括：
- 输入/输出电压：监测电网输入及转换后的直流输出。
- 输出电流：通过采样电阻和放大电路获取精确电流值。
- 温度监测： 采集 NTC 热敏电阻数据，用于过温保护。
- 硬件保护联动：监测短路保护信号及过压保护信号，一旦硬件层面触发异常，软件需立即响应并切断输出。
